| Élément |
Unité |
Version manuelle |
Version hydraulique (HYD.) |
| Diamètre usinable sur le banc |
mm |
800 |
800 |
| Diamètre usinable sur le chariot |
mm |
520 |
520 |
| Distance entre pointes |
mm |
4000 |
4000 |

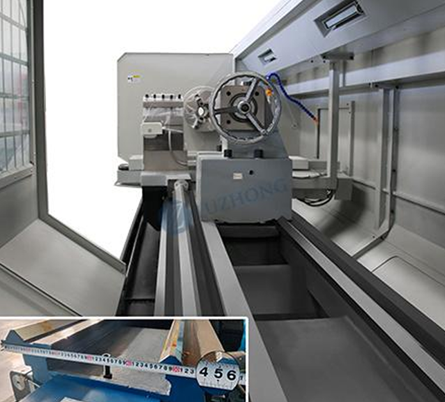

| Largeur des glissières |
mm |
550 |
550 |
| Capacité de charge max. |
Tonne |
3 |
3 |
| Alésage de broche |
mm |
105 |
105 |
| Cône de broche |
– |
Cône métrique Ø120 / MT6 |
Cône métrique Ø120 / MT6 |
| Type de nez de broche |
– |
C11 |
C11 |
| Nombre de vitesses broche |
– |
3 vitesses à variation VF |
4 vitesses hydrauliques |
| Plage de vitesses broche |
tr/min |
20 – 800 |
17 – 800 |
| Mandrin |
mm |
Ø315 mandrin manuel 3 mors |
Ø315 mandrin manuel 3 mors |

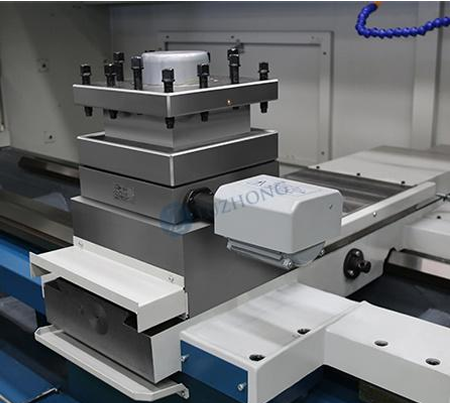

| Tourelle / Porte-outils |
– |
Tourelle électrique 4 positions |
Tourelle électrique 4 positions |
| Dimensions des outils |
mm |
32 × 32 |
32 × 32 |
| Course axe X |
mm |
420 |
420 |
| Course axe Z |
mm |
750 – 9750 |
750 – 9750 |
| Vitesse rapide axe X |
mm/min |
4000 |
4000 |
| Vitesse rapide axe Z |
mm/min |
6000 |
6000 |

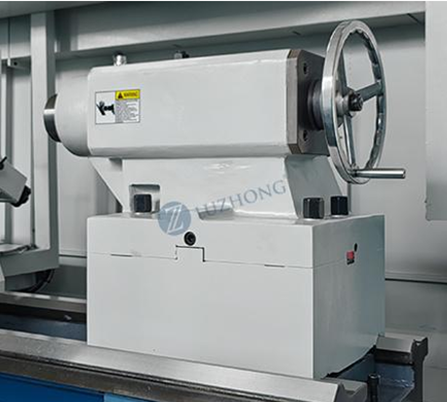

| Diamètre du fourreau de la contre-pointe |
mm |
Ø100 |
Ø100 |
| Cône du fourreau de la contre-pointe |
– |
MT6 |
MT6 |
| Course du fourreau |
mm |
250 |
250 |

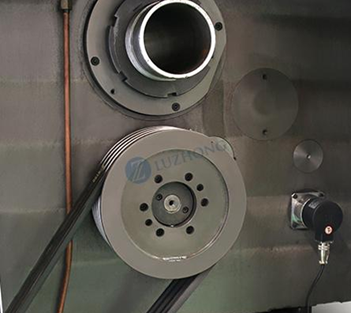

| Moteur broche principale |
kW |
11 |
11 |
| Moteur de pompe de lubrifiant |
kW |
0,25 |
0,25 |
| Dimensions (L × H) |
mm |
1850 × 1900 |
1850 × 1900 |
| Longueur totale de la machine |
mm |
Env 7000 |
Env 7000 |
| Poids machine |
Tonne |
Env 7 |
Env 7 |
